瑯卡博產品說明書--智能復合態平衡閥（含直行程閥、V口球閥、陶瓷閥）.pdf

█ 產品簡介

智能復合態平衡閥安裝在樓棟或單元入口供暖管道的回水管路上，通過調節接標或單元供水量實現二網平衡，可控對象包括:開度、回水溫度、供回水溫差、閥前壓力、流量。

平衡閥通過有線或無線的通訊方式和上位系統進行數據交互。平衡閥由閥體和控制器兩部分組成。

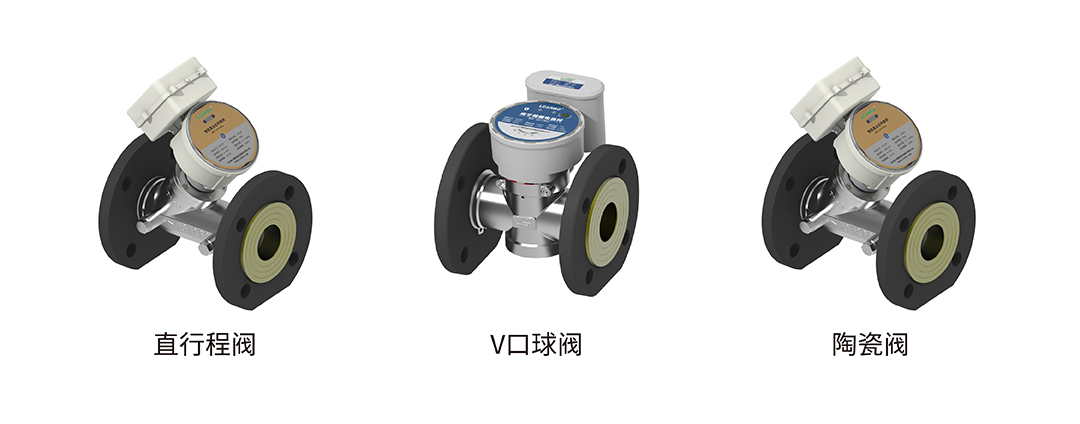

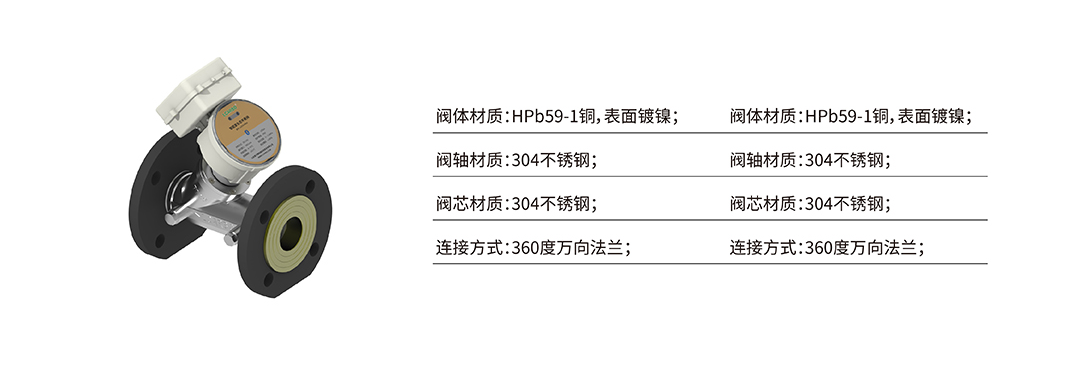

█ 產品示圖

█ 技術參數

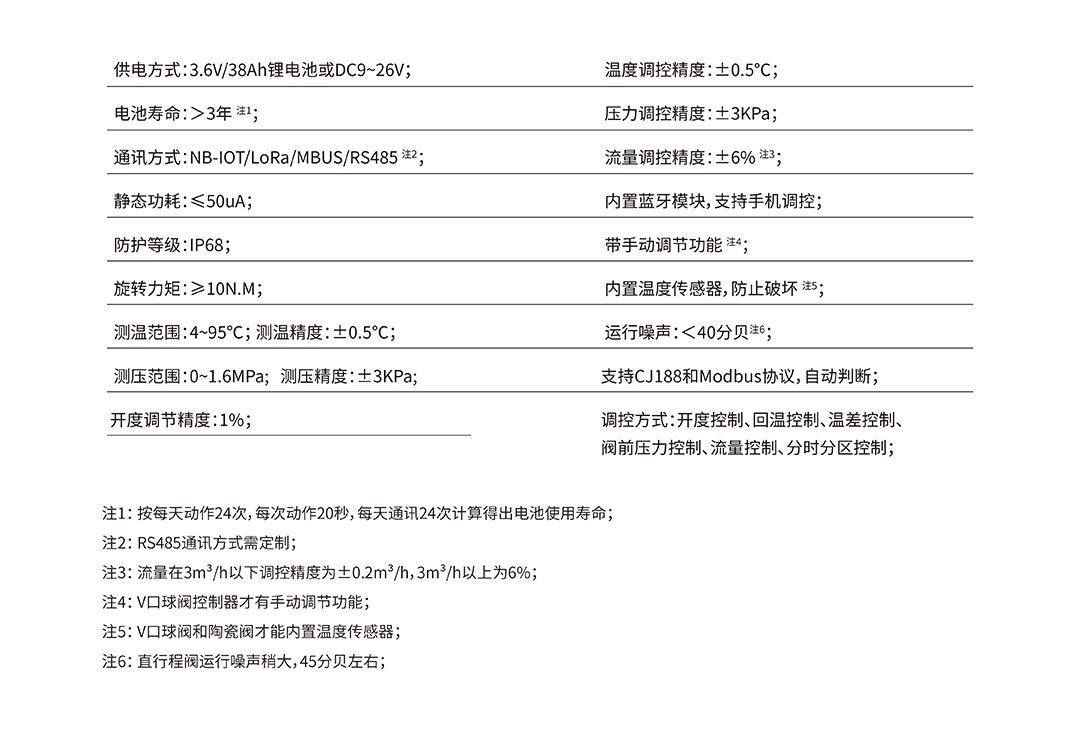

1.控制器參數

2.直行程閥參數

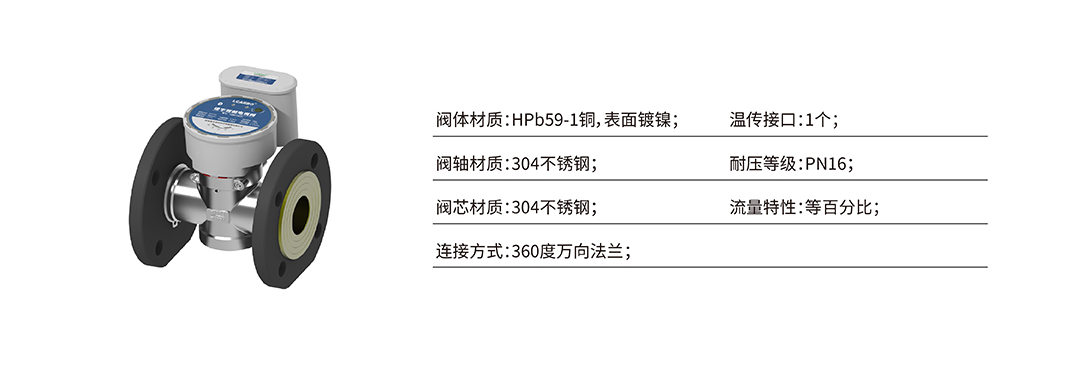

3.V口球閥參數

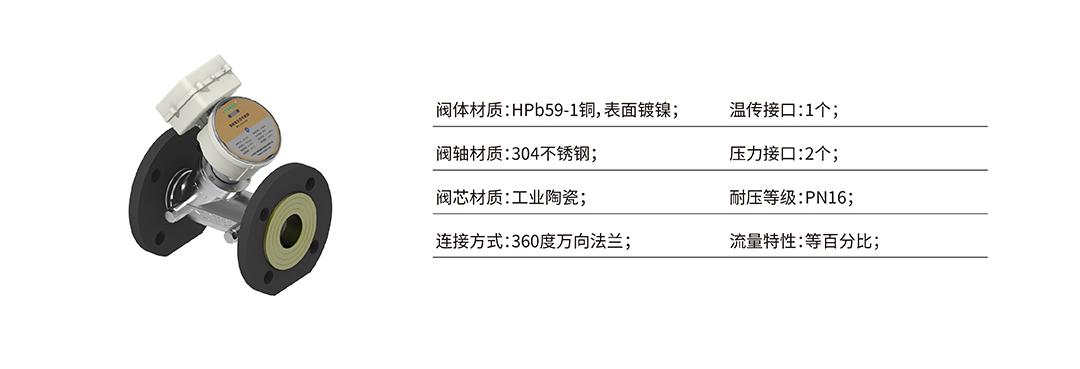

4.陶瓷閥參數

█ 外形尺寸

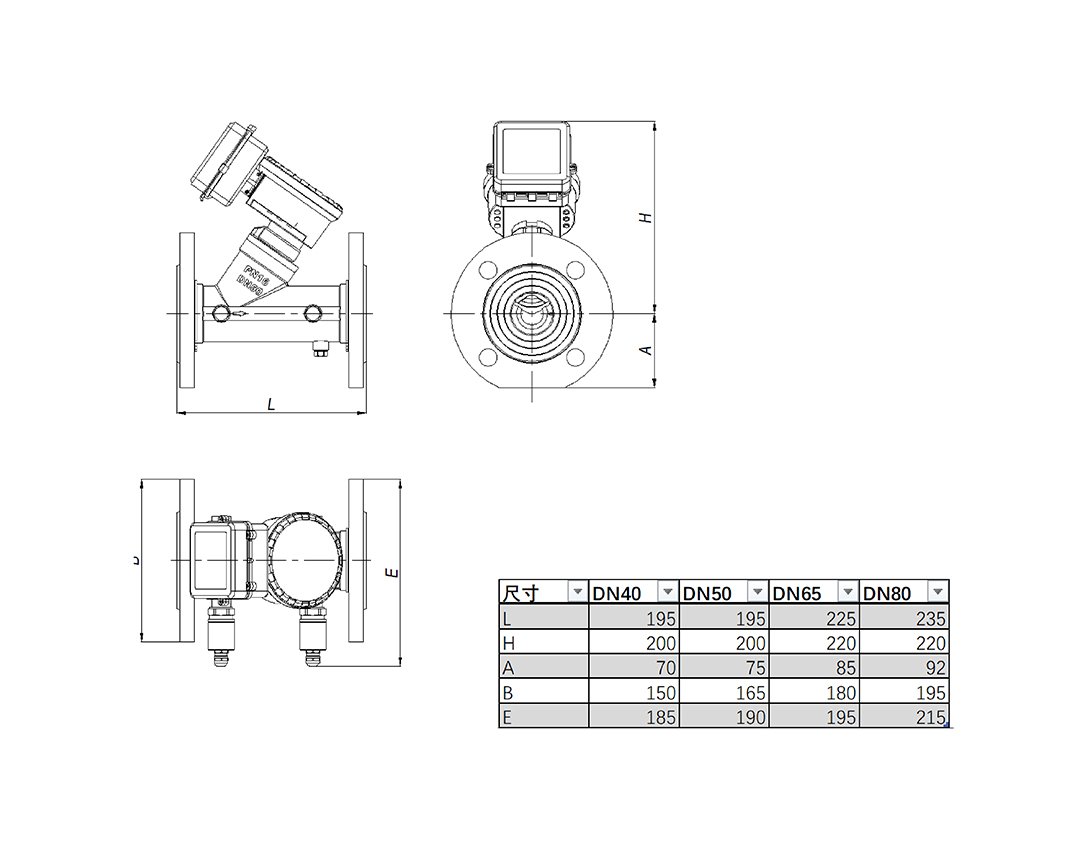

1.直行程閥尺寸圖

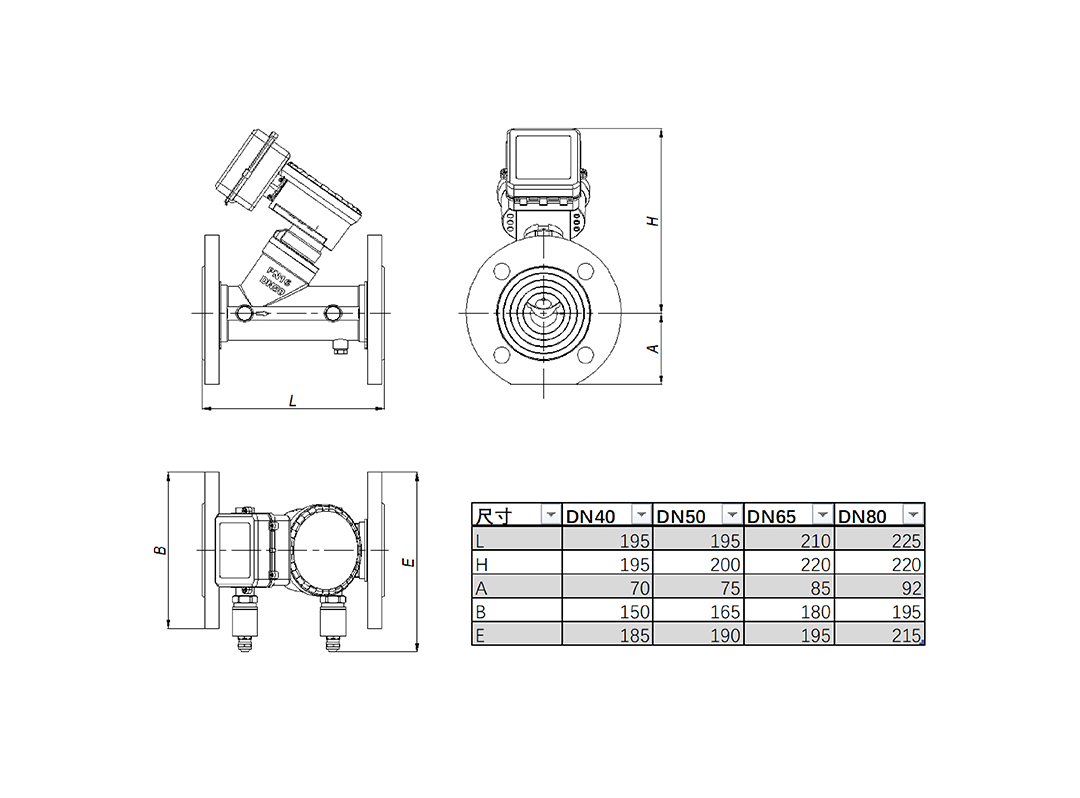

2.陶瓷閥尺寸圖

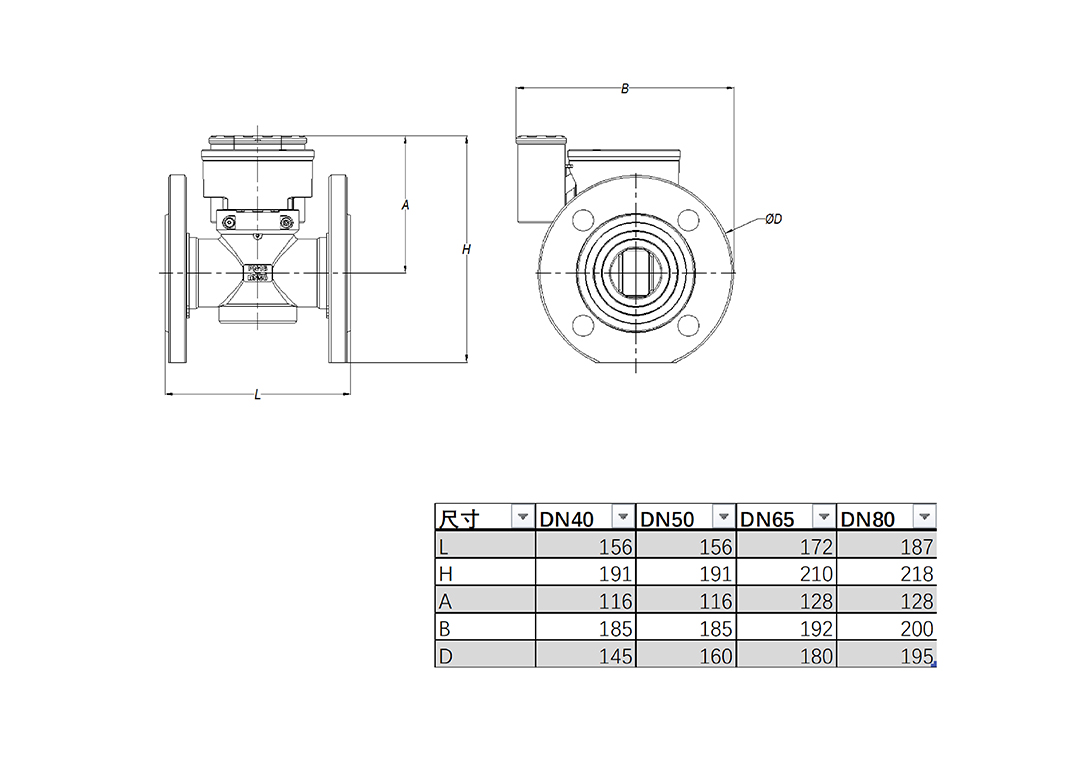

3.V口球閥尺寸圖

█ APP使用說明

智能復合態平衡內置藍牙模塊，配合我司開發的APP，支持通過手機對平衡進行調控，方便現場調試和降低維護難度，具體操作如下。

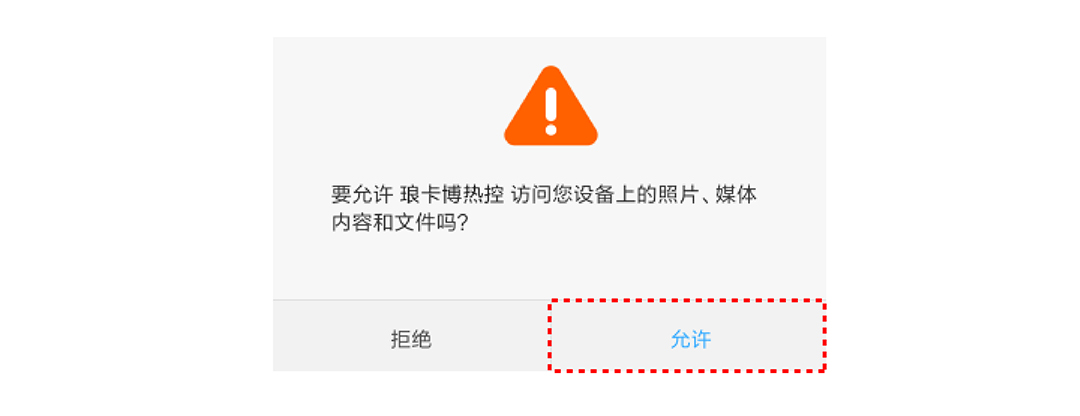

1.第一次進入APP，會跳出訪問權限提示框，請選擇允許APP訪問文件，如下圖:

2.進入APP后，點擊上方的“點擊連接設備”進入藍牙連接界面；

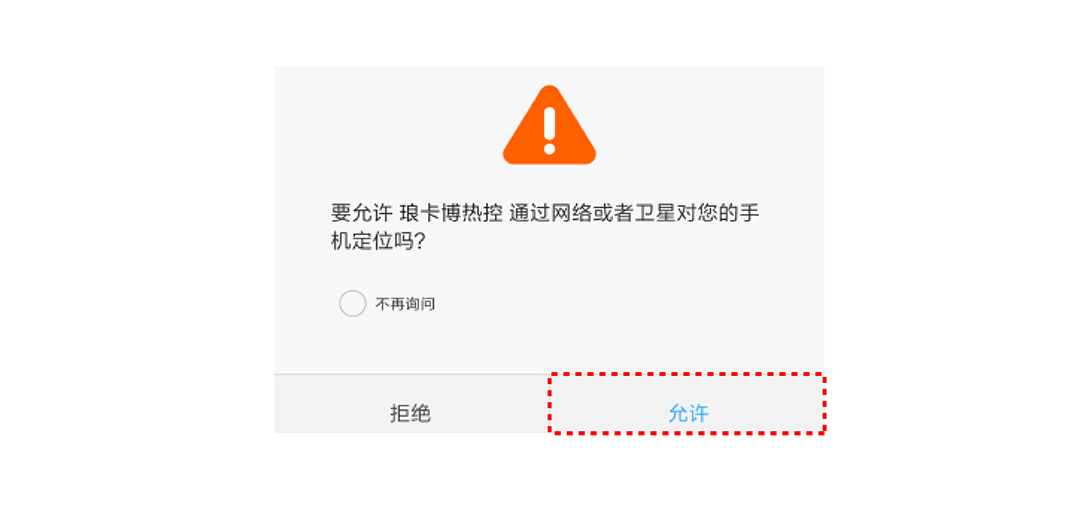

3.第一次進入藍牙連接，須允許APP對手機進行定位，否則無法搜索到藍牙，如下圖：

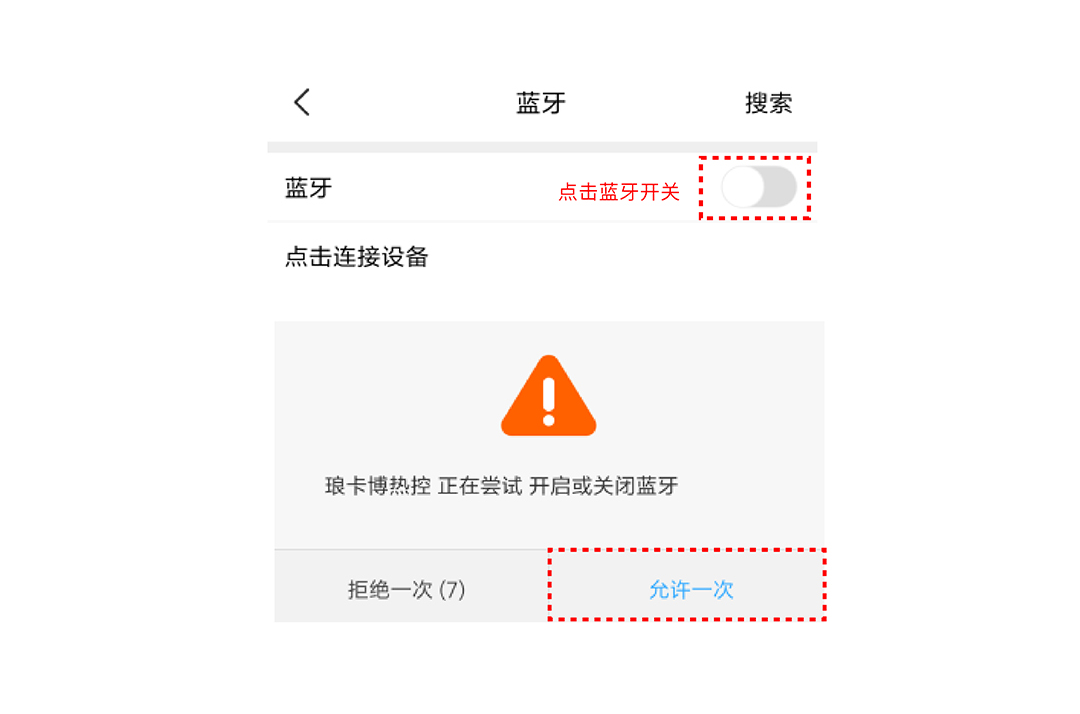

4.點擊藍牙開關，并允許APP直接打開藍牙，如下圖：

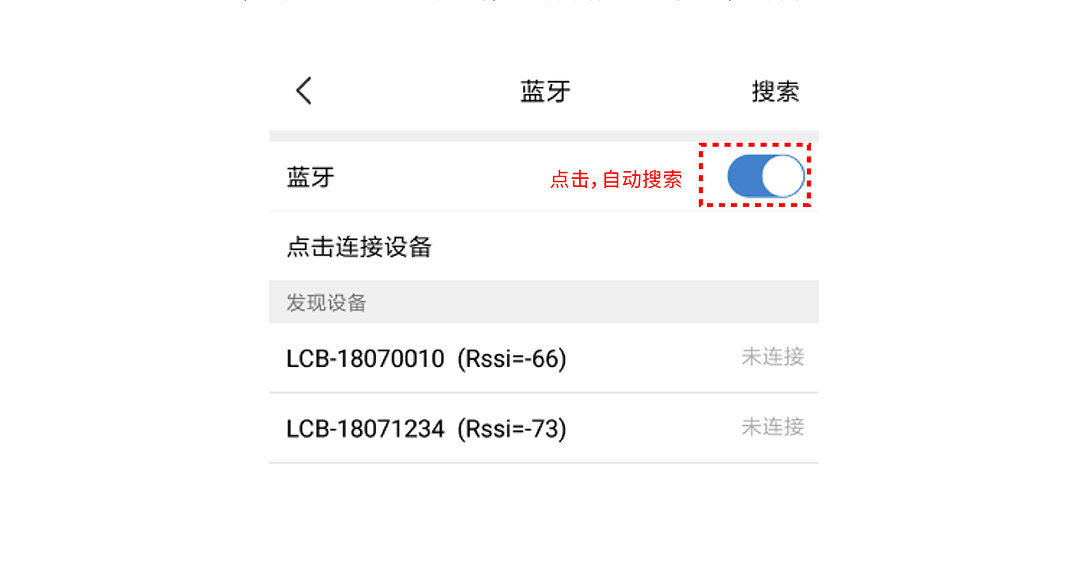

5.點擊右上角“搜索”，APP自動搜索附近的藍牙設備，我司的藍牙設備名稱統一為LCB-XXXXXXXXL或LCB-XXXXXXXXW，其中“xxXXXXXX"表示編號，與設備銘牌上的編號一致，如下圖：

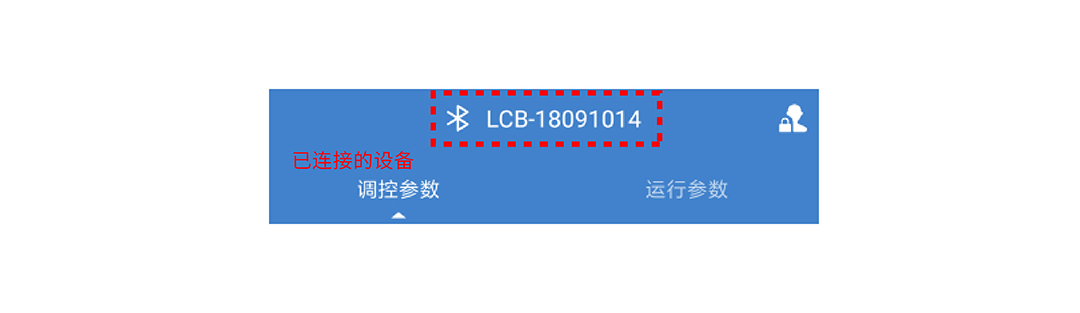

6.選擇需要連接的設備(點擊設備名稱處)，連接成功后，APP上方會顯示出已連接的設備名稱，如下圖:

7.兩分鐘內未進行任何讀寫操作，APP會斷開與藍牙的連接。

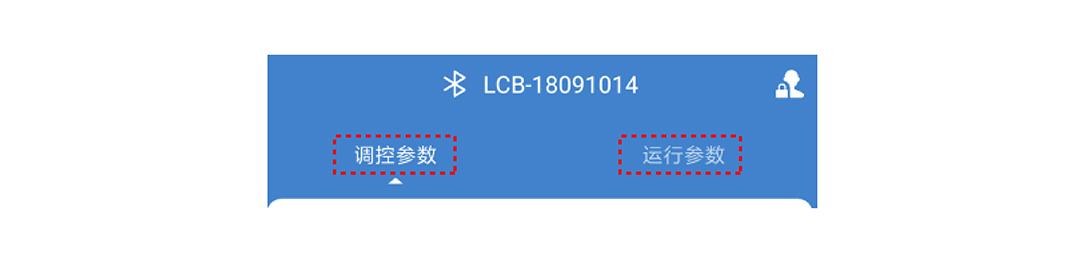

APP有2個參數界面，分別為：調控參數界面和運行參數界面，如下圖，通過點擊界面名稱或者左右滑動屏幕實現界面切換。

調控參數在“調控參數”界面進行設置，操作如下:

1.進入調控參數界面，選擇控制邏輯和對應的參數。

2.點擊左邊的圓圈選擇控制邏輯，點擊右邊的方框錄入對應的請求參數。

3.目前共有3種控制邏輯可選，分別為：開度控制、回溫控制、流量控制。

4.點擊APP下方的“寫參數”按鈕，下發參數到設備，成功顯示“寫入成功”，失敗顯示“寫入失敗”，若失敗，再次點擊“寫參數”按鈕下發參數。

進入運行參數界面，點擊APP下方的“讀參數”按鈕，讀取運行參數。

進入運行參數界面，點擊APP下方的“溫度測量”按鈕，讀取當前供回水溫度。

進入運行參數界面，點擊APP下方的“壓力測量”按鈕，讀取當前供回水壓力。
